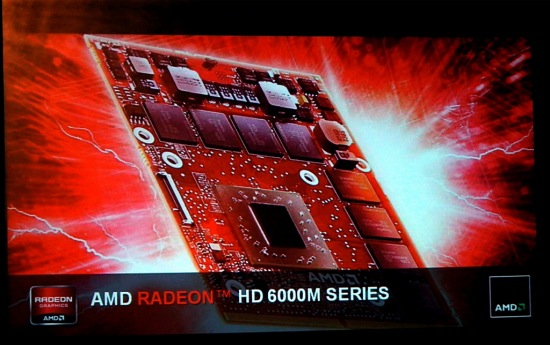

Мобильные видеоадаптеры от AMD Radeon серии HD6000M

Новая AMD серия мобильной графики впервые увидела свет в ноябре 2010 г, а сегодня она включает в себя уже 22 модели, которые охватывают весь диапазон видеоускорителей различных классов.

Само название серии Radeon HD6000M говорит о том, что мы имеем дело с мобильной версией графических процессоров Radeon HD6000, основанных на микроархитектуре NorthernIslands, которая представляет собой модификацию R800 архитектуры. В отличие от моделей десктопных, в мобильных моделях не используются флагманские чипы Cayman, получившие потоковые процессоры новейшего типа VLIW4, отличающиеся четырьмя одинаковыми вычислительными ALU модулями. Топовыми Radeon HD6000M считаются Barts, основанные на ставшей классической радеоновской VLIW5  архитектуре.  Для архитектуры характерно наличие пяти ALU блоков, четыре из которых необходимы для выполнения исключительно простых арифметических операций, пятый же (т.н. "трансцендентный") занят исключительно сложными алгебраическими вычислениями.

Особенности Northern Islands микроархитектуры

Самые старые модели Radeon H69xxM  основаны на чипах, которые известны под названием Barts. В этой микросхеме находится 1120 унивесальных потоковых процессоров, а также четырнадцать  SIMD-ядер, состоящих из шестнадцати  блоков суперскалярных потоковых процессоров, в каждом по 5 вычислительных ALU  ядер (т.е. архитектура VLIW5). Количество блоков текстурирования равно 56, причем на каждый блок SIMD приходится по 4 текстурных. Cвязь с видеопамятью GDDR5 обеспечивается 256-битной шиной, обладающей 4-мя двухканальными 64-разрядными контроллерами.

Аналогично, как десктопные разновидности, мобильные Barts обрели новый аппаратный движок тесселяции седьмого поколения, обладающий улучшенным механизмом управления буферизации и потоками. AMD утверждает, что новый движок по геометрической производительности ничем не уступает NVIDIA тесселятору чипов, основанному на Fermi архитектуре, которая ранее значительно опережала AMD решения. Более того, в новых чипах значительно доработан алгоритм анизотропной фильтрации, а также реализован уникальный механизм сглаживания MLAA (сокр. от Morphological Anti-Aliasing), который рассчитывает между пикселями "полутоновые" переходы и делает картинку более естественной.

Также в Barts реализован уницифированный видеодекодер 3-ьего поколения UVD3, который способен аппаратно декодировать традиционные форматы MPEG-2 либо H.264, а также такие, как: MPEG-4 (для DivX/XviD) или Blu-ray, Blu-ray 3D включительно. Поддерживаются здесь самые свежие вариации цифровых видеоинтерфейсов: HDMI 1.4a (включающий возможность передачи 3D-видео), а также DisplayPort1.2. Чипы способны на аппаратном уровне функционировать в режиме CrossFireX.

Каждый ускоритель Radeon HD6000M поддерживает фирменную AMD технологию Eyefinity, которая позволяет, благодаря выводу нескольких каналов по DisplayPort шине, подключать к одному разъёму несколько мониторов. При этом пропускной способности интерфейса DisplayPort1.2 более чем достаточно для параллельного подключения к порту четырёх дисплеев. Изначально возможны 2 конфигурации: использование хаба (т.е. разветвителя), который оснащен набором разнообразных интерфейсов (VGA, DP, DVI либо HDMI), а также последовательное соединение дисплеев, которые полностью совместимы с DisplayPort1.2, т.е. имеют входы и выходы DP.

Остальными чипами, которые положены в основу мобильных Radeon HD6000M, являются абсолютные аналоги дестопных Caicos и Turks (упрощённых Barts), либо процессоры, получившие новые индексы, предыдущей серии HD5000M, с названиями Redwood, Juniper,и Cedar, базирующиеся на микроархитектуре R800. В R800 чипах также поддерживается HDMI1.4, однако применяется видеодекодер прошлого поколения UVD2.2, который неспособен работать с объёмным видео.

Модельный ряд Radeon HD6000M

В линейку на сегодняшний день входят чипы AMD Radeon HD6990M, HD6970M, а также 6940M (известная, как Barts). Кроме того,  HD6870M, HD6850M, HD 6830M (известная, как Juniper), HD6770M, HD6750M, HD6730M, HD6650M, HD6630M (известная, как Turks), HD6570M, HD6550M, HD6530M (известная, как Redwood), HD6490M, HD6470M, HD6450M, HD6430M (известная, как Caicos), HD6370M, HD6350M, и наконец, HD6330M (известная, как Cedar).

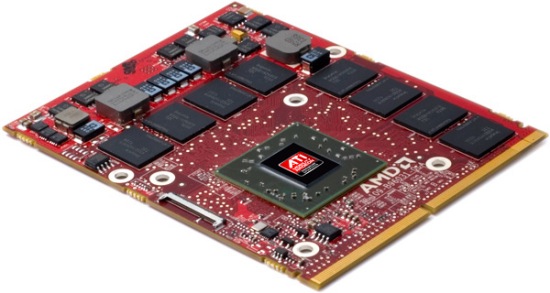

Во флагманы модельного ряда можно смело отнести Radeon HD6990M, HD6970M, а также 6940M. Фактически они являются аналогами десктопных карт Radeon HD6870 и 6850,среднего класса, которые работают на пониженных частотах. Сегодня AMD Mobility HD6990M является самым мощным потребительским графическим ускорителем для ПК. Согласно данным разработчика, он по производительности превосходит любые мобильные процессоры этой серии на 25%. Более того, картой поддерживается параллельная работа в Dual Graphics режиме с гибридными процессорами новейшего поколения AMD A-Series.

Основные тех. характеристики Radeon HD6990M

• Процессор графический Barts (Blackcomb модель)
• 1120 процессоров универсальных
• 56 текстурных, а также 32 блока блендинга
• Тактовая частота ядра равна 715МГц
• Эффективная частота видеопамяти равна 3600МГц (или 4х900МГц)
• Видеопамять - GDDR5
• Объём памяти - 2048Мбайт
• Шина памяти - 256бит
• Пропускная способность памяти - 115,2Гбайт/с
• Max скорость выборки - 40,04Гтекст/с
• Max скорость закраски - 22,88Гпикс/с
• Max производительность - 1601,6Гфлопс
• Интерфейс - PCI Express2.1 x16
• Пиковое энергопотребление - 100Вт
• Поддержка DirectX11, в т.ч. шейдеры 5.0 версии, OpenGL4.1, DirectCompute11, а также OpenCL1.1
• Видеодекодер UVD3.0, поддерживающий Blu-ray3D
• Bидеоинтерфейсы DislpayPort1.2, а также HDMI1.4a
• Технология AMD Eyefinity
• Управление питанием ATI PowerPlay
• Звуковой кодек класса HDAudio 7.1
