AMD Radeon HD 6800

Видеокарты ATI Radeon HD 5800 выпущенные в 2009 году, крайне воздействовали на рынок, вследствие чего компания AMD  на полгода закрепила за собой  высокие позиции и зарекомендовала себя как производителя быстрых решений для игровых ПК. В 2010 году, созданная компания конкурент NVIDIA Fermi, немного потеснила AMD, и на сегодняшний день является лидером, благодаря ценовой политике и высокой производительности.


Видеокарта Radeon HD 5000, базируется на графике ATI Cypress, и эта архитектура, пожалуй,  является основным эволюционным стержнем в истории создания видеокарт компании AMD. Уровень  продуктивности значительно возрос и стал настолько внушительным, что компания с триумфом возвратилась со  знаменитыми моделями, и заняла лидирующие позиции в ценовой категории «выше 300 у.е.». Но основным доходом разработчиков графического процессора, является не продукция класса high-end, а устройства типичного уровня, которые доступны обычным потребителям. На этом и сконцентрировала свое внимание компания  AMD при создании следующего поколения продукции  под названием Northern Islands. Самым первым представителем этой группы, стали видеокарты AMD Radeon HD 6870 и HD 6850, так называемые Barts.

Архитектура

В составе чипов наблюдается технология Cypress, эти графические процессоры имеют такие же текстурные и вычислительные блоки.  Считается, что потоковые процессоры, устройства растеризации и отображения единиц текстур (TMU) аналогичны с предыдущим поколением, и поэтому основным заданием разработчиков компании AMD, является оптимизация ядра и устранение недостатков Cypress. Одним из таких недостатков были блоки  тесселяции. За последнее время, количество игр, в которых используется такая технология, значительно возросло, и инженеры  AMD устранили эту проблему небольшой производительности. Видеокарты Barts, в несколько раз превышают эти показатели, по сравнению с Radeon HD 5870.

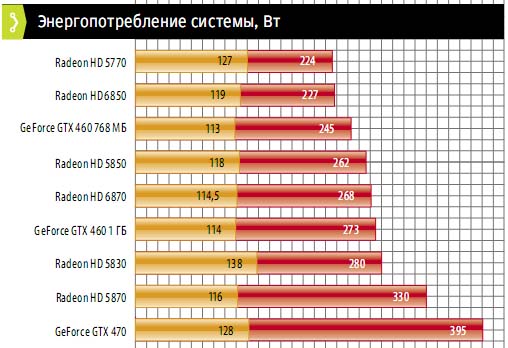

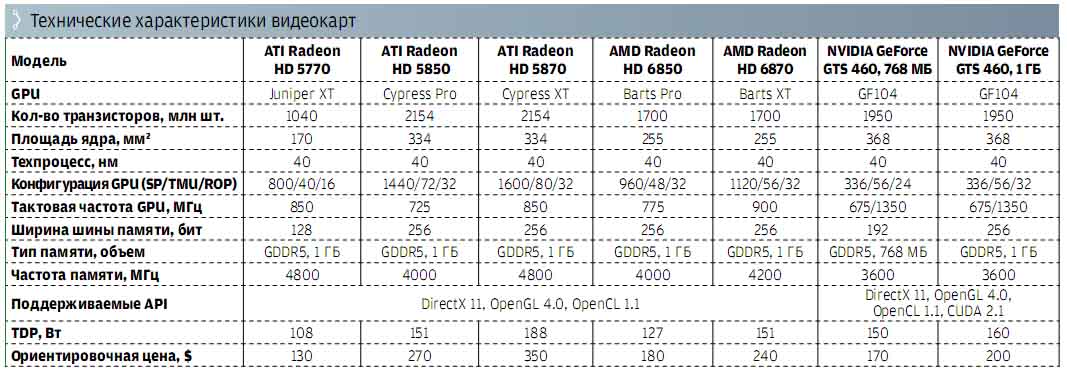

Технические характеристики видеокарты  Radeon HD 6800 немного ниже чем у предыдущих версий, так, например, если Radeon HD 5870 имел 1600 процессоров и 80 текстурных блоков, то HD 6870 обладает лишь 1120 SP и 56 блоками.  Более ранние модели имеют похожее соотношение, так HD 6850 имеет 960 процессоров и 48 текстурных блоков, а HD 5850- 1440 SP и 72 TMU. Количество блоков растеризации и вместимость кешей не поменялось, а ослабленный шейдерный домен, специалисты AMD пытаются усовершенствовать, за счет внутренней оптимизации и увеличения частоты. Так же нужно отметить, что  в видеокартах Barts, применяется контроллер от Radeon HD 5600. Этот контроллер GDDR5 имеет меньшие габариты, чем в Cypress. Количество транзисторов в новом графическом процессоре уменьшено до 1,7 млрд, а площадь ядра до 255 мм?, и это отразилось на величине TDP, для модели HD 6870 отвод тепловой мощности составляет 151 Вт, а для AMD Radeon HD 6850  эта цифра равняется  127 Вт. Обе модели в простое выделяют и потребляют 19 Вт.
Процессоры Barts производятся при помощи полупроводниковых пластин (TSMC).

Конструктивные инновации

В отличие от вычислительной части графических процессоров, в остальных блоках прошли более серьезные изменения.  Существенно модернизирован модуль обработки видео, с помощью третьего поколения движка UVD3, возможно декодировать сразу несколько кодеков. В модуль добавили очередное дополнение к стандарту H.264/AVC, потенциал воспроизведения MVC. С помощью которого,  можно описывать передачу в едином потоке данных, двух разноракурсных кадров которые нужны для стереоскопии.
В результате, продукт нового поколения Northern Islands осуществляет аппаратное проигрывание стереокинематографа  Blu-ray 3D, сжатого этим кодеком. Еще одной инновацией стало внедрение системы обработки MPEG-4 ASP (кодеки DivX и XviD) и  поддержки декодирования.

Графические интерфейсы так же претерпели серьезных изменений. Radeon HD 6800 оснащен интерфейсом для мультимедиа HDMI 1.4а и поддерживает стереоскопическое видео в Full HD формате. Кроме этого возникла поддержка для цифровых дисплеев DisplayPort 1.2. Возможности системы  воспроизведения HD-видео, так же значительно улучшены. В DisplayPort увеличена пропускная способность, за счет чего можно транслировать восьмиканальный звук в формате LPCM и Full HD-видео одновременно.

С выпуском продукта Barts, компания AMD представила свою технологию вывода стереоскопического изображения, эта  технология получила название HD3D. Это решение носит сугубо программный характер и выполнено оно с помощью драйверов других разработчиков  iZ3D и TriDef. Разработчики AMD исправили анизотропную фильтрацию, и теперь она не зависит от угла, текстур и режима Morphological Anti-Aliasing, который позволял сглаживать края контрастных объектов и  при этом уменьшал потери производительности.

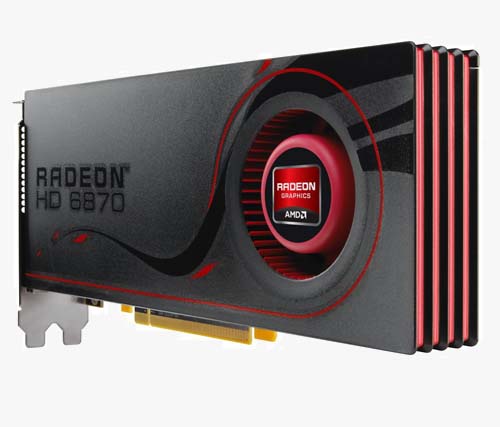

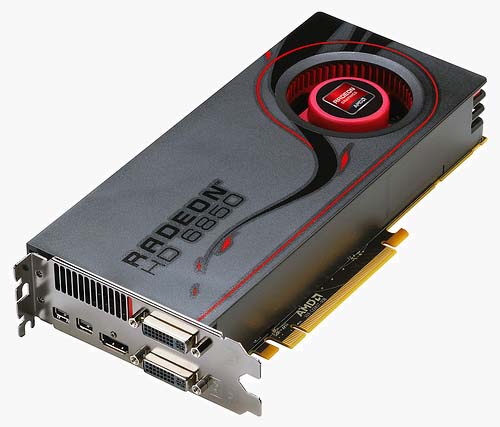

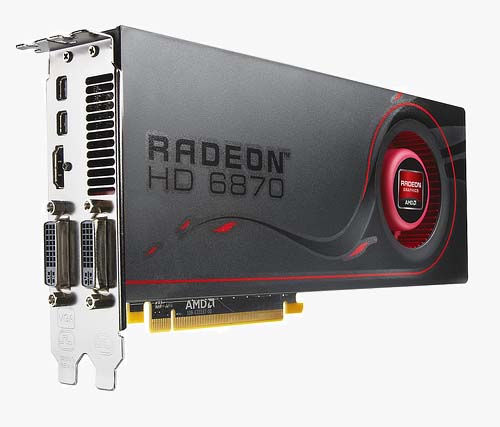

Референсные методы видеокарт HD 6870 и HD 6850 схожи со своими предшественниками, тут применены такие же системы охлаждения с турбовентиляторами, и пластиковый кожух, который полностью закрывает платы. Внешние различия присутствуют лишь в видах разъемов видеоинтерфейсов, теперь два цифровых видеоинтерфейса и один мультимедийный интерфейс дополняют два Mini DisplayPort, а не единственный DisplayPort.

Результаты тестирования

Протестировав видеокарты AMD на быстродействие в тесселяции, можно с уверенностью сказать, что модернизация процессора HD 6800, не прошла бесследно, производительность этого процессора заметно выше, чем у его предшественников.  На уровне Normal, видеокарта HD 6870 обгоняет своего скоростного собрата HD 5870, а на уровне Extreme, впереди оказывается и Radeon HD 6850. Речь не идет о конкуренции с NVIDIA, здесь игровой движок Unigine, работает лучше на видеокартах программного обеспечения NVIDIA (это видно в режиме выключенной тесселяции),  а так же NVIDIA Fermi существенно опережает Barts и Cypress в процессе тесселяции.

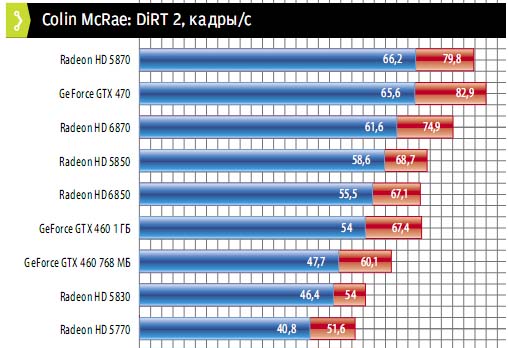

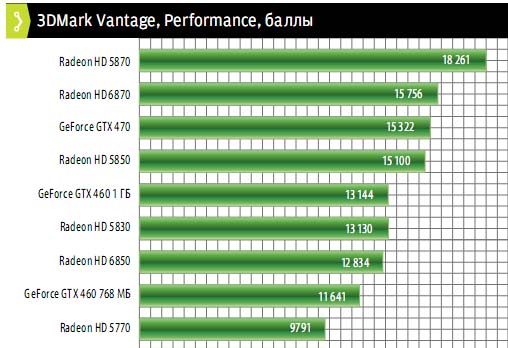

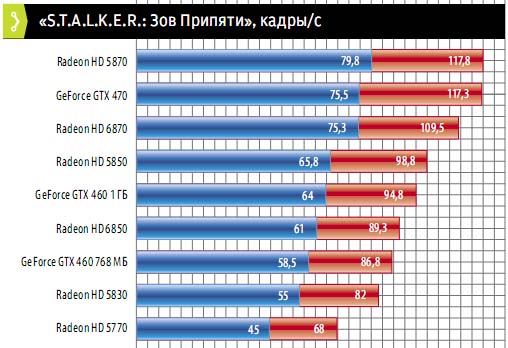

Результаты проведенного тестирования подтверждают, что компания AMD реализовала весьма успешные продукты. Хотя в разных приложениях баланс сил немного изменяется но, в общем, направление состоит в следующем. Разрыв  между моделями HD 6870 и HD 5870 не превосходит 15 %, и сводится к единицам процентов. В усредненном варианте, топовая видеокарта предшествующего поколения,  обгоняет новую модель на 7%. Такой же успех можно увидеть в сравнении с NVIDIA - GeForce GTX 460, AMD Radeon HD 6870 работает на 4-27% быстрее, в зависимости от теста. Модель HD 6850, заняла свою нишу на рынке и сохраняет хорошие позиции, если сравнивать ценовую категорию этой модели с HD 5850, то разница составит лишь 50 у.е, а по скорости уступает только на 15%, и на такой же процент опережает GTX 460 с памятью 768 МБ.

Итак, можно сказать, что обновленная графическая архитектура производителя AMD, это своеобразный этап в развитии. Компания улучшила возможности своего продукта, и они не оставят равнодушными ни одного потребителя. Самое главное преимущество HD 6800 это соотношение цены и быстродействия такого процессора, и эти качества составляют большую конкуренцию NVIDIA GeForce GTX 460.
