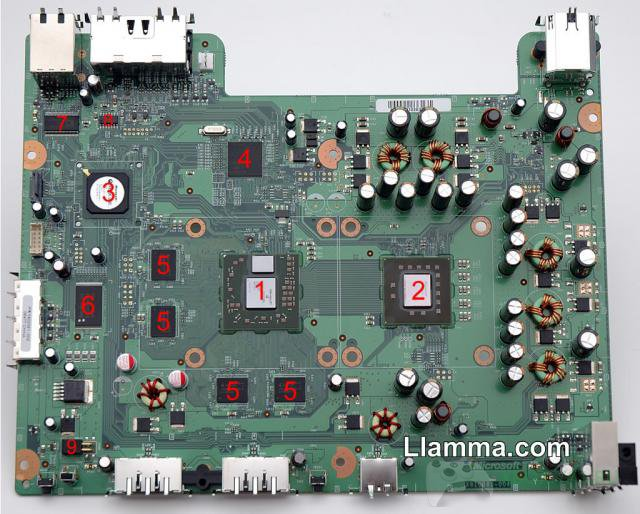

1) GPU ATI Xenox (кодовое имя C1)
Есть разные ревизии процессора, они отличаются техпроцессом, который использовался при изготовлении этих процессоров. Среди этих ревизий:
- Xenon – оба кристалла сделаны по 90-нанометровому техпроцессу;
- Zephyr – аналогично Xenon;
- Opus – был создан как замена Xenon, продается только в Америке, основной кристалл 90-нанометровый, eDRAM  - 80-нанометровый;
- Falcon – аналогично Opus:
- Jasper – основной 65 нм, eDRAM 80 нм

2) CPU IBM Xenon (кодовое имя Waternoose)
Список ревизий платы:
Xenon – 90- нанометровый техпроцесс
Zephyr - 90 нм
Opus - 65 нм
Falcon - 65 нм
Jasper - 65 нм

3) Южный мост

4) Чип ANA/HANA. HANA можно установить только с тех приставок, которые имеет поддержку HDMI. Ревизия Opus также имеет HANA, но эта информация не является официальной и подтвержденной, тем более HDMI у нее нету
ANA/HANA не следует считать scaler-чипом. Для этой функции предназначен GPU, тем более что он делает это быстрее и качественнее, чем отдельные чипы. ANA/HANA используется как преобразователь потока видео для передачи на разные выходы (VGA, HDMI и другие)

5) Память стандарта GDDR3. Эти чипы есть во всех перечисленных ревизиях плат

6) Flash-память NAND

7) Устройство PHY, является элементом физического уровня стандартной сетевой модели

8) Stereo DAC – превращает звук из цифры в аналог

9) Устройство, которое вместе с акселерометров находит положение и перемещение приставки в пространстве. Звук, который исходит от приставки при переворачивании, идет именно от этого устройства

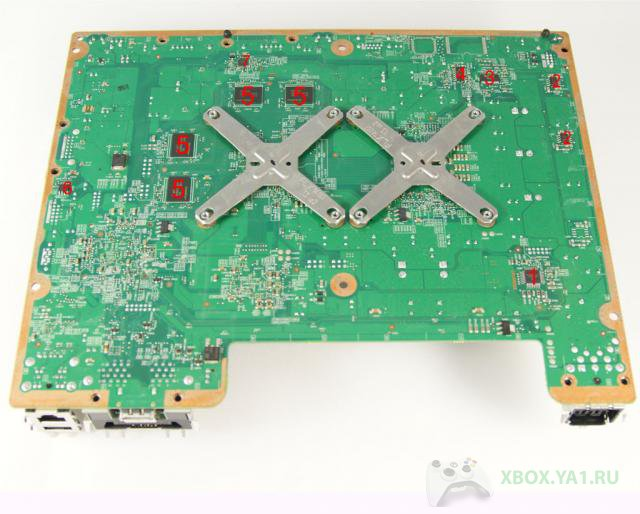

Задняя сторона платы


1) Контроллер DC-DC CPU на 2 фазы
2) Драйвер MOSFET
3) Программируемый 6-битный DC-DC ШИМ контролер, на 2-3-4 фазы
4) Синхронный buck ШИМ контролер високого качества
5) Память стандарта GDDR3; может отсутствовать в Falcon, потому что у него чипы передней стороны имеет в 2 раза большую емкость
6) Пьезоэлектрический акселерометр
7) Удвоенный синхронный контроллер DC-DC ШИМ
